市場(chǎng)不好，客戶煩燥；天氣干燥，彩盒線爆！近段時(shí)間，很多朋友向“包裝地帶”詢問(wèn)彩盒爆線的解決辦法。在此，微編為大家提供一份簡(jiǎn)單實(shí)用的解決辦法。
彩盒爆線的原因人人皆知，無(wú)外乎水份含量與紙張耐折度太低所致，此處不作細(xì)表。請(qǐng)看包小編為您帶來(lái)的幾個(gè)實(shí)用解決辦法。
一、如何保持彩盒紙板水份
1、在上光時(shí)保持適度干燥，一般采用大口徑抽風(fēng)道并在烘道上安裝水冷卻裝置，這樣可避免彩紙?jiān)诟稍锕袒瘯r(shí)過(guò)于干燥及紙張發(fā)脆現(xiàn)象。
2、通常情況下，裱彩紙后紙板的水份含量可達(dá)10％以上。但天氣高溫干燥而待裱紙板的水份含量非常低的情況下，膠水的水份很快蒸發(fā)，裱出的紙板水份仍然很低。此時(shí)不妨使用自裱機(jī)的濕水輥，在紙板背面濕水，同時(shí)選用固含量低的膠水并加大上膠量，這樣便可以迅速提高裱出紙板的水份含量。
3、對(duì)于裱好的彩紙、如果水份含量太低，可用一臺(tái)單色膠印機(jī)或柔印機(jī)在紙板的背面印一遍水，印水后用保鮮膜將紙板包裹嚴(yán)實(shí)，等到第二天紙板水分平衡后再進(jìn)行模切。注意，模切后最好立即進(jìn)行粘盒，若需放置一段時(shí)間再粘盒也需用“保鮮膜”包裹，以免水分過(guò)早散失，舊病復(fù)發(fā)。
二、根據(jù)不同的裱坑紙板及水份選擇不同耐折度的涂布白卡
對(duì)于多數(shù)單坑紙板彩盒，由于搖蓋在折疊時(shí)抗張強(qiáng)度不高，爆線問(wèn)題較少。但是對(duì)于高強(qiáng)瓦紙且是雙瓦楞的紙板，單憑增加水份也不容易解決。

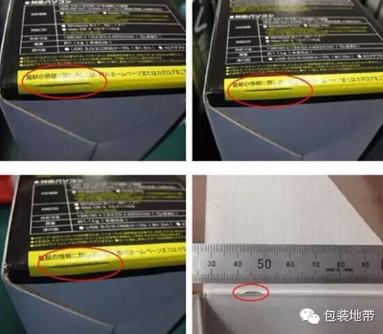

比如有一款彩盒，采用350克白卡/150VISY/250克理文牛卡/150VISY/250克理文�？�。由于材質(zhì)極好，且不允許進(jìn)行表面覆膜，因此還需配備耐折性更好的全木漿牛底白卡。如下圖：
通過(guò)大量試驗(yàn)和測(cè)試分析，我們總結(jié)出了彩盒爆線與紙板水份含量的標(biāo)準(zhǔn)。憑藉此標(biāo)準(zhǔn)，我們可以根據(jù)彩盒用紙及坑形組合來(lái)調(diào)整彩盒的水份含量，從而達(dá)到防止彩盒爆線的目的。以下表格為預(yù)防彩盒爆線的水份含量標(biāo)準(zhǔn)。
預(yù)防彩盒爆線的水份含量標(biāo)準(zhǔn)
|
紙板規(guī)格 |
白咭涂層耐折性＊：好 |
白咭涂層耐折性：一般 |
白咭涂層耐折性：差 |
|||
|
彩盒紋向: 豎紋＊ |
彩盒紋向: 橫紋＊ |
彩盒紋向: 豎紋 |
彩盒紋向: 橫紋 |
彩盒紋向: 豎紋 |
彩盒紋向: 橫紋 |
|
|
單坑彩盒 |
≥12% |
≥11.5% |
≥13.5% |
≥12.5% |
≥14.5% |
≥14% |
|
雙坑彩盒 |
≥12.5% |
≥11.5% |
≥13.5% |
≥12.5% |
≥15% |
≥13.5% |
備注：
Œ白咭涂層耐折性測(cè)試方法：
a) 用裁紙刀裁切尺寸為250×50mm的試樣五條（注意確保紙的直紋方向與長(zhǎng)邊垂直），在溫濕度為23±1℃，52±2％的環(huán)境下存放4小時(shí)。
b)將試樣向內(nèi)彎折使兩條短邊重疊，注意保持試樣中間部位呈圓弧狀。
c)將彎折后試樣置于一10KG重的壓輥下，按住重疊的一端，推動(dòng)壓輥向試樣中間圓弧部位碾過(guò)，使碾過(guò)后的試樣呈對(duì)折狀。
d) 往復(fù)碾壓五次后打開(kāi)試樣，觀察碾出的壓折紙表面涂層是否有爆裂現(xiàn)象。如無(wú)任何爆裂，則表明該白咭涂層耐折良好；如有輕微爆裂，則白咭涂層耐折一般；如果出現(xiàn)明顯爆裂，則表明該白咭涂層耐折較差。
三、其它一些次要的改善辦法
（1）合理設(shè)計(jì)模切版
優(yōu)質(zhì)的壓痕鋼線應(yīng)硬度適中，穩(wěn)定性強(qiáng)，刀頭圓滑，圓弧中軸對(duì)稱，高度、厚度偏差小，規(guī)格齊全。其選用原則是：壓痕鋼線的厚度不小于紙厚，高度等于模切刀片高度減去模切材料厚度，再減去修正值0.05～0.10mm。壓痕線的選用原則是：壓痕線的厚度也不小于紙厚，寬度等于紙厚的1.5倍加上壓痕鋼線的厚度。
例如：模切0.40mm厚的紙張，模切刀的高度為23.80mm，壓痕鋼線的厚度選為0.71mm，則：
壓痕鋼線的高度=23.80-0.40-0.10（0.05～0.10）=23.30（mm）
壓痕線的厚度≥0.40（mm）
壓痕線的寬度=0.40×1.5+0.71=1.31（mm）
開(kāi)連點(diǎn)本質(zhì)上是在模切刀刃口部位開(kāi)出一定寬度的小口，使模切后的紙盒和廢邊不散開(kāi)，便于排廢。連點(diǎn)通常開(kāi)在產(chǎn)品成型后不易看到的隱蔽處，并且要避開(kāi)膠線位置。如果不得已連點(diǎn)在成型后能夠看見(jiàn)，則連點(diǎn)應(yīng)越小越好，否則排廢時(shí)連點(diǎn)處不易分離，導(dǎo)致紙張撕爛及附近墨層爆線。連點(diǎn)寬度=紙厚+0.20mm。
（2）當(dāng)壓痕鋼線之間的距離過(guò)小時(shí)，需粘貼海綿膠條以起到反拉力的作用，把紙張壓緊，減輕壓力。另外，校板時(shí)可在壓線位開(kāi)出凹槽形狀，使彩盒折疊成型時(shí)有一個(gè)較大的弧度，從而起到減輕爆線的作用。
（3） 如果客戶沒(méi)有特別要求，又沒(méi)有耐折性更好的白卡紙，建議彩紙改用覆膜工藝，可一勞永逸
